MATERI 5- Membuat rangkaian jam

Assalamualaikum wr.wb

pada pertemuan ke-5 ini saya akan menjelaskan langkah-langkah membuat rangkaian JAM

 Berikut langkah-langkahnya:

Buka aplikasi schematic libeary editor, klik menu file,lalu open dan cari nama file 7segment yang telah kita buat sebelumnya , ubah pins sesuai dengan gambar dibawah ini dan save gambar

Kemudian buka aplikasi schematic capture, lalu klik menu library, klik add/remove

Pilih reni7seg.lib, lalu klik library pilih DEVICE.LIB , dan D_TTl.LIB , klik ok

Untuk menampilkan 7segment di lembar kerja maka pilih dilibrary klik reni7seg.lib

Kemudian klik component_1 maka akan mucul 7segment dilembar kerja schematic editor

Untuk menganti nama A? menjadi JAM2 maka klik double pada A?, lalu klik ok

Lakukan hal yang sama klik double klik component_1 lalu ubah menjadi HA114, klik ok

Tambah kan 7 resitor , klik DEVICE.LIB kemudian cari RES1

Setelah pemberian resistor maka tambah ground klik icon

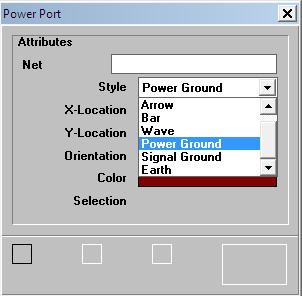

 lalu klik double pada ground lalu pilih power ground



Kemudian pilil D_TTL.LIB dilibrary pilih 74LS48

Kemuadian pilih 74LS90

Lalu gunakan icon



untuk menghubungkan

Lalu buat ground klik icon

 klik double pada ground lalu pilih power ground, dan klik icon

untuk membuat pulsa , dan untuk mengganti name klik double lalu ubah nama menjadi pulsa klik ok



Untuk mengcopy gambar klik menu edit, lalu klik select, klik inside area

Kemudian blok bagian yang ingin kita copy

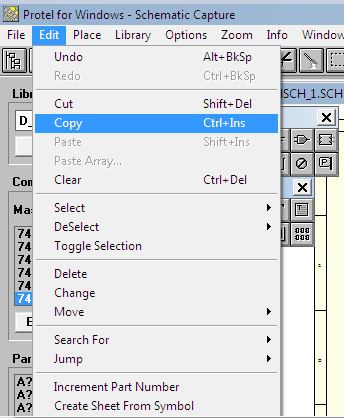

Kik menu edit lalu copy



Dan klik mene edit dan klik paste

Kemudian pilih 74LS90

Lalu buat ground lakukan hal yang sama dengan cara yang diatas

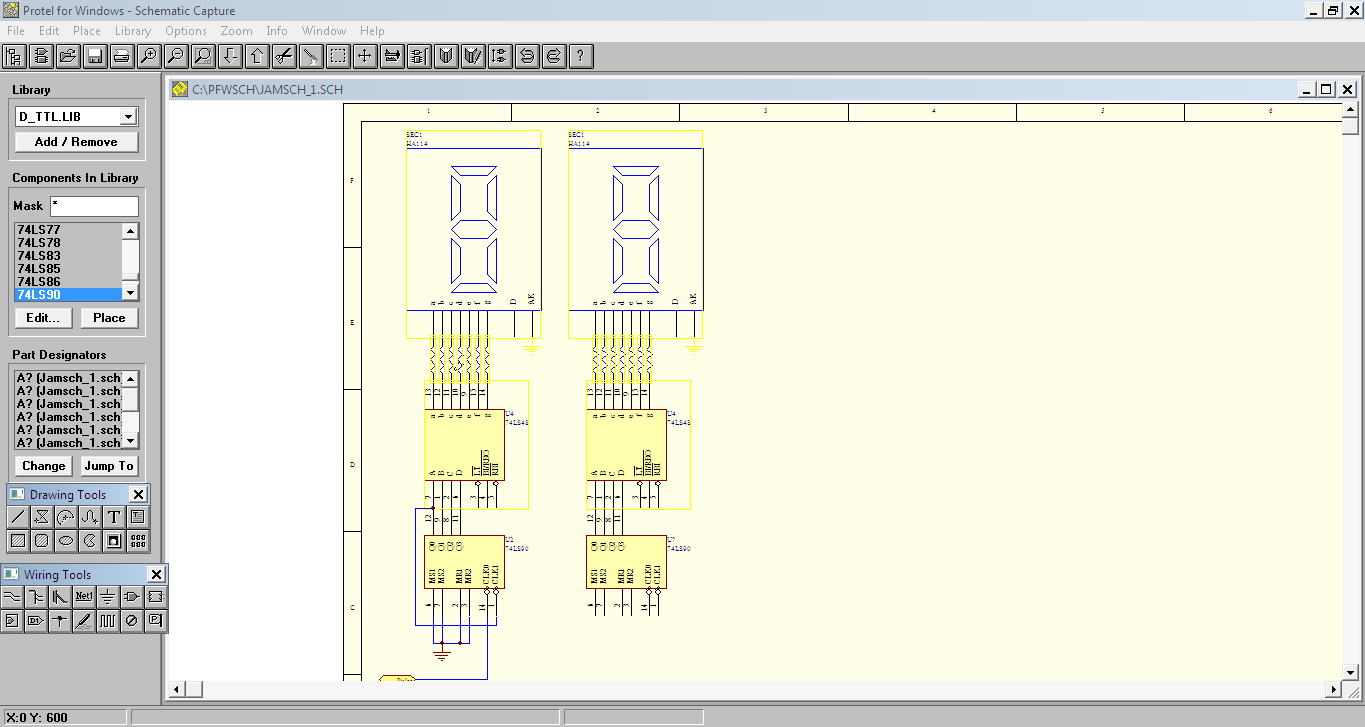

Lalu sambungkan rangkaian kedua dengan yg pertama lalu hubungkan dengan meggunakan icon

Kemudian copy komponen dengan cara yang sama dengan yang diatas lalu blok bagian yang akan kita copy lalu paste

Lalu kita beri pada rangkaian ketiga dengan pemberian SW-SPDT , klik library lalu pilih DEVIVE.LIB kemuadian cari SW-SPDT dan pilih

Klik double untuk mengubah name dengan nama S2, klik ok

Lalu copy rangkaian ketiga dan keempat dengan cara yang sama

Kemudian ubah nama S? pada rangkaian ke enam dengan nama S3 dengan cara double klik S?

Setelah selesai membuat rangkaian dengan beberapa komponen yang sma dan hasil akhirnya adalah



Download klik disini
