RANGKAIAN LINE FOLLOWER MENGGUNAKAN PROTEUS 8

Assalamu'alaikum. Wr. Wb.

Baiklah, sekarang mari kita mulai membuat line follower sekarang. Pertama buka Proteus 8, berikut gambarnya:

Kemudian untuk memulai menggambar rangkaian, kita buka lembar kerja terlebih dahulu, caranya:

klik menu file—new project, bisa juga kita langsung klik new project pada proteus 8 sehingga muncul kotak dialog NEW PROJECT WIZART STAR, seperti gambar berikut.

keterangan : pada name isilah nama file yang ingin kita simpan dan pada path pilihlah lokasi tempat untuk menyimpan file tersebut. Kemudian klik next.

Maka akan muncul pilihan beberapa kertas yang akan gunakan, saya sarankan untuk memilih landscape 4A, seperti gamabr berikut :

kemudian akan muncul kotak dialog selanjutnya  klik next  terus sehingga muncul lembar kerja baru seperti gambar berikut :

langkah selanjutnya kita add komponen yang akan kita gunakan untuk membuat lampu berjalan, adapun komponen yang di gunakan adalah

-AT89C251                       -LED                       -7805

-BUTTON                         -DIODE                    -L293D

-CAPACITOR                   -MOTOR                  -MSP430F2122

-RESISTOR                     -CAP-POL                 -CRYSTAL

 * cara untuk menambahkan komponen adalah klik menu library--pick parts from libraries--maka akan muncul kotak dialod pick advice dan pada keyword kita ketik komponen yang kita inginkan:

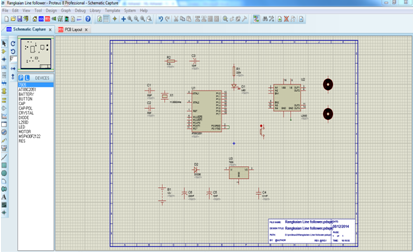

setelah semua komponen telah siap., masukkan semua komponen ke lembar kerja susunlah seperti gambar rangkaian yang akan dibuat, seperti gambar berikut :

sambungkan semua komponen DAN langkah terakhir adalah memberi ground, caranya klik terminal mode yang terdapat di pojok kiri dan pilih ground, output, dan input tepatkan ground nya seperti gambar berikut :

Setelah komponen sudah tersambung. mari kita jalan kan hasil kita, disini kita menggunakan IC AT89C2051 Yang dimana membutuh kan Kode.Hex untuk bisa berfungsi.

DOUBLE KLIK IC AT 89C2051 - KLIK FOLDER PROGRAM FILE PADA ICON FOLDER - PILIH ROBOT1.HEX

Saat nya menjalankan hasil schematicnya. Dengan cara mengklik tanda mulai pada bagian bawah sebelah kiri.

Akhirnya, Rangkaian Line Follower kita selesai.:):)
